汽车空调原理图解析主要包括制冷系统、暖风系统和通风系统，制冷系统通过压缩机、冷凝器、蒸发器等部件实现制冷循环，将车内热量排出，暖风系统利用发动机的热量为车内提供温暖，通风系统则负责将新鲜空气引入车内并排出污浊空气。，在制冷循环中，制冷剂在不同部件中发生状态变化，吸收和释放热量，压缩机将制冷剂压缩成高温高压气体，冷凝器将其冷却成高压液体，蒸发器则使制冷剂蒸发吸收热量，从而降低车内温度。，暖风系统通过热交换器将发动机冷却液的热量传递给车内空气，通风系统通过风扇和管道将新鲜空气引入车内，同时排出车内的废气。，了解汽车空调原理图有助于正确使用和维护汽车空调系统，确保其正常运行和良好的制冷、制热效果。

汽车空调作为现代汽车中至关重要的一部分,为驾乘人员营造了舒适惬意的车内环境，深入了解汽车空调的原理图对于明晰其工作原理以及进行有效的维护保养具有举足轻重的意义，本文将全面且细致地解析汽车空调的原理图，助力读者更为深刻地认识这一关键系统。

汽车空调主要由压缩机、冷凝器、蒸发器、膨胀阀、储液干燥器等核心部件构成，此外还涵盖了空调控制系统、风道系统、鼓风机等辅助性部件。

压缩机

压缩机乃是汽车空调系统的核心所在,其关键作用是将低温低压的制冷剂压缩成高温高压的气体，从而为制冷剂在系统内的循环提供强劲动力，压缩机通常由发动机通过皮带进行驱动。

冷凝器

冷凝器坐落于汽车散热器的前方,其主要功能是将压缩机排出的高温高压制冷剂气体予以冷却并凝结成液态制冷剂，冷凝器通常采用风冷或水冷的方式来实现冷却效果。

蒸发器

蒸发器位于车内,其作用是将液态制冷剂蒸发成低温低压的气体，进而吸收车内的热量，以此达到降低车内温度的目的，蒸发器一般采用风冷的方式进行冷却。

膨胀阀

膨胀阀处于冷凝器和蒸发器之间,其主要职责是精准控制制冷剂的流量和压力，确保制冷剂在蒸发器内能够充分且有效地蒸发，膨胀阀通常采用热力膨胀阀或电子膨胀阀。

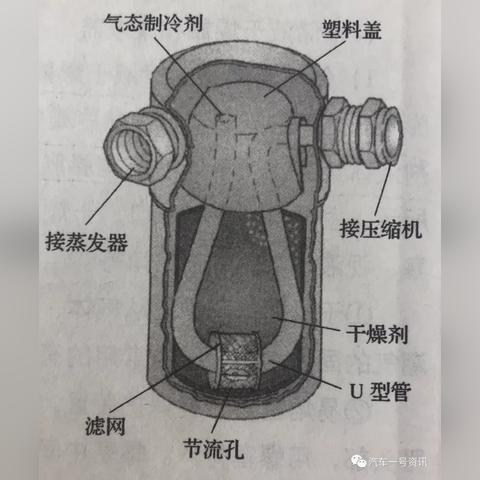

储液干燥器

储液干燥器位于冷凝器和膨胀阀之间,其作用是储存制冷剂，同时对杂质进行过滤，有效防止制冷剂中的水分和杂质进入膨胀阀和蒸发器，进而保障空调系统的正常稳定运行。

空调控制系统

空调控制系统包含控制面板、传感器、继电器等诸多部件，其重要作用是对空调系统的运行进行精准控制，能够依据车内温度、湿度、阳光强度等多种因素自动调节空调的制冷量和风量。

风道系统

风道系统涵盖进风口、出风口、风道、风门等部件，其作用是将空调吹出的冷风或热风合理分配至车内的各个部位，从而实现车内温度的均匀分布。

鼓风机

鼓风机位于风道系统之中,其作用是将空气吹入风道系统，为空调系统提供不可或缺的动力支持，鼓风机通常采用电动的方式进行驱动。

汽车空调的工作原理

汽车空调的工作原理是基于制冷剂的物理特性,通过压缩机、冷凝器、蒸发器、膨胀阀等部件的协同运作，实现制冷剂在系统内的循环，进而达成制冷或制热的目的。

制冷循环

制冷循环是汽车空调系统的主要工作模式,其工作流程如下： （1）压缩机将低温低压的制冷剂吸入，将其压缩成高温高压的气体，随后排出至冷凝器。 （2）冷凝器把高温高压的制冷剂气体冷却并凝结成液态制冷剂，接着通过储液干燥器过滤杂质并储存制冷剂。 （3）膨胀阀把液态制冷剂进行节流降压，使其转变为低温低压的液态制冷剂，然后进入蒸发器。 （4）蒸发器将低温低压的液态制冷剂蒸发成低温低压的气体，吸收车内的热量，从而降低车内温度。 （5）低温低压的气态制冷剂被压缩机吸入，开启下一个循环。

制热循环

制热循环是汽车空调系统在冬季的工作方式,其工作流程如下： （1）压缩机将低温低压的制冷剂吸入，压缩成高温高压的气体，然后排出到冷凝器。 （2）冷凝器将高温高压的制冷剂气体冷却并凝结成液态制冷剂，接着通过储液干燥器过滤杂质，储存制冷剂。 （3）膨胀阀将液态制冷剂节流降压，使其变成低温低压的液态制冷剂，然后进入蒸发器。 （4）蒸发器将低温低压的液态制冷剂蒸发成低温低压的气体，然后通过四通阀进入加热器芯。 （5）加热器芯将低温低压的气态制冷剂加热成高温高压的气态制冷剂，然后通过压缩机吸入，开始下一个循环。

汽车空调原理图的分析

汽车空调原理图是对汽车空调系统工作原理的图形化呈现,它能够帮助读者更好地理解汽车空调系统的构成和工作流程，下面我们将对汽车空调原理图进行深入详细的分析。

制冷循环

制冷循环是汽车空调系统的主要工作方式,其原理图如下：

从原理图中可以清晰地看出,制冷循环包含压缩机、冷凝器、膨胀阀、蒸发器等部件，制冷剂在系统内的循环过程如下： （1）压缩机将低温低压的制冷剂吸入，压缩成高温高压的气体，然后排出到冷凝器。 （2）冷凝器将高温高压的制冷剂气体冷却并凝结成液态制冷剂，然后通过储液干燥器过滤杂质，储存制冷剂。 （3）膨胀阀将液态制冷剂节流降压，使其变成低温低压的液态制冷剂，然后进入蒸发器。 （4）蒸发器将低温低压的液态制冷剂蒸发成低温低压的气体，吸收车内的热量，从而降低车内温度。 （5）低温低压的气态制冷剂被压缩机吸入，开始下一个循环。

制热循环

制热循环是汽车空调系统在冬季的工作方式,其原理图如下：

从原理图中可以看出,制热循环包括压缩机、冷凝器、膨胀阀、蒸发器、四通阀等部件，制冷剂在系统内的循环过程如下： （1）压缩机将低温低压的制冷剂吸入，压缩成高温高压的气体，然后排出到冷凝器。 （2）冷凝器将高温高压的制冷剂气体冷却并凝结成液态制冷剂，然后通过储液干燥器过滤杂质，储存制冷剂。 （3）膨胀阀将液态制冷剂节流降压，使其变成低温低压的液态制冷剂，然后进入蒸发器。 （4）蒸发器将低温低压的液态制冷剂蒸发成低温低压的气体，然后通过四通阀进入加热器芯。 （5）加热器芯将低温低压的气态制冷剂加热成高温高压的气态制冷剂，然后通过压缩机吸入，开始下一个循环。

汽车空调的维护保养

汽车空调的维护保养对于确保其正常运行以及延长使用寿命至关重要,下面我们将介绍汽车空调的维护保养方法。

定期更换空调滤清器

空调滤清器位于风道系统之中,其作用是过滤空气中的灰尘、花粉等杂质，防止这些杂质进入车内，影响车内空气质量，建议定期更换空调滤清器，一般建议每1 - 2万公里更换一次。

定期检查制冷剂压力

制冷剂压力是保证空调系统正常运行的关键因素之一,建议定期检查制冷剂压力，一般建议每年检查一次，如果制冷剂压力过低或过高，应及时补充或排放制冷剂。

定期清洗冷凝器和蒸发器

冷凝器和蒸发器位于车外和车内,其表面容易积累灰尘、污垢等杂质，从而影响其散热和制冷效果，建议定期清洗冷凝器和蒸发器，一般建议每1 - 2万公里清洗一次。

定期检查空调控制系统

空调控制系统包含控制面板、传感器、继电器等部件，其作用是控制空调系统的运行，建议定期检查空调控制系统，一般建议每年检查一次，如果发现空调控制系统出现故障，应及时修复或更换。

定期检查风道系统

风道系统包括进风口、出风口、风道、风门等部件，其作用是将空调吹出的冷风或热风分配到车内各个部位，建议定期检查风道系统，一般建议每1 - 2万公里检查一次，如果发现风道系统出现堵塞或漏气等问题，应及时修复或更换。

汽车空调作为现代汽车中不可或缺的一部分,为驾乘人员提供了舒适的车内环境，了解汽车空调的原理图对于理解其工作原理和维护保养至关重要，本文详细解析了汽车空调的原理图，包括制冷循环和制热循环，并介绍了汽车空调的维护保养方法，希望本文能够帮助读者更好地认识汽车空调系统，提高其使用和维护水平。
